如何正確選擇壓痕模及壓痕模計算公式
卡紙模切時壓痕模的選擇
首先用卡尺測量紙張厚度，模切時選擇使用的壓痕模厚度應大于或等于紙張厚度，選用壓痕模的槽坑深度應等于紙張的厚度。

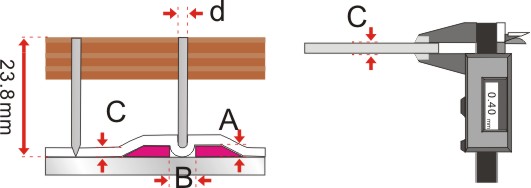

計算方法:
A=壓痕模槽深 C=卡紙的厚度 B=壓痕模槽寬 d=壓痕模厚度
壓痕模槽寬 = 卡紙厚度 × 1.5 + 鋼線厚度
紙板選用對照表
(壓痕線與鋼線的計算，均按模切刀高度23.80mm作標準)
紙板克數 GSM | 紙板厚度 (單位mm) | 鋼線高度 (單位mm) | 選用壓痕模 0.71厚鋼線 | 選用壓痕模 1.05厚鋼線 |
150.00 | 0.21 | 23.60 | 0.2×0.8 | - |
200.00 | 0.28 | 23.50 | 0.3×1.0 | - |
230.00 | 0.32 | 23.50 | 0.3×1.2 | - |
250.00 | 0.35 | 23.50 | 0.3×1.3 | - |
300.00 | 0.42 | 23.40 | 0.4×1.3 | - |
350.00 | 0.50 | 23.30 | 0.5×1.5 | - |
400.00 | 0.56 | 23.30 | 0.5×1.6 | - |
450.00 | 0.63 | 23.20 | 0.6×1.7 | 0.6×1.9 |
500.00 | 0.70 | 23.10 | 0.7×1.7 | 0.7×2.1 |
550.00 | 0.77 | 23.00 | 0.8×1.9 | 0.8×2.3 |
☆以上規格只做推薦選用!要達到更完美壓痕效果,可按紙張厚度來計算,則更為準確。
瓦楞紙盒模切時壓痕模的選擇
首先應測量瓦楞紙板壓平以后的厚度,選用壓痕模的厚度大于或等于瓦楞紙板壓平的厚度,選用槽坑深度應等于瓦楞紙板壓平的厚度.
計算方法:
A=壓痕模槽深 e=瓦楞紙壓平后的厚度 B=壓痕模槽寬 d=壓痕模的厚度 C=瓦楞紙的厚度
壓痕模槽寬 = 瓦楞紙板壓平厚度 × 2.0 + 鋼線厚度
瓦楞紙(華龍紙)選用對照表
(壓痕線與鋼線的計算，均按模切刀高度23.80mm作標準)
瓦楞紙 (華龍紙) | 壓平后瓦楞紙 厚度(單位mm) | 鋼線高度 (單位mm) | 選用壓痕模 0.71厚鋼線 | 選用壓痕模 1.05厚鋼線 |
E-坑 | 0.65 | 23.10 | 0.7×2.3 | - |
E-坑 | 0.75 | 23.00 | 0.8×2.5 | - |
B-坑 | 0.85 | 22.90 | 0.8×2.7 | 0.8×3.2 |
B-坑 | 0.95 | 22.80 | 1.0×3.0 | 1.0×3.5 |
C-坑 | 1.05 | 22.70 | 1.0×3.2 | 1.0×3.5 |
C-坑 | 1.15 | 22.60 | - | 1.0×4.0 |
☆以上規格只做推薦選用!要達到更完美壓痕效果,可按紙張厚度來計算,則更為準確.
